2年以上前の記事で「ワイヤーカット放電加工」の技術をご紹介しました。

　

卓越した「放電加工」技術。この加工は一見の価値ありです！！

　

今回は萬代加工パートナーさんの「型彫放電加工」の技術をご紹介します！

　

複雑な二次元輪郭はワイヤーカット放電加工

複雑な三次元形状は型彫放電加工

　

一般的にこのような使い分けがされると思います。

　

今回まさに複雑な三次元形状の製作依頼がありました。

　

　

　

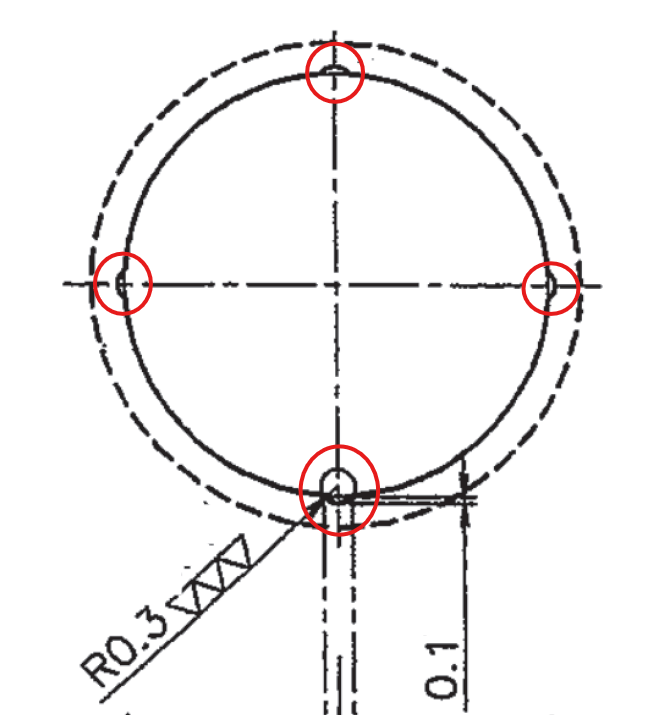

1つの穴に、4つの幅0.1mmの溝が5°斜めに彫られて、穴の途中で終わる

　

という溝形状になります。

　

真っすぐの溝が穴の端まで一直線にある場合はワイヤーカット放電加工で対応できますが、

　

今回は５°の斜め溝のため型彫放電加工の得意分野と言えそうです。

　

今回の依頼品は外径100mm超、厚さ50mm超の部品で、上記の穴はその一部箇所になります。

　

他にも加工箇所は複数あり、旋盤・マシニング・型彫放電加工・・・

　

と複数の加工方法で製作しなければならない部品でした。

　

リードタイム1ヶ月は欲しいと言いたいところですが、お馴染みの短納期案件でした(笑)

　

今回は4個を2週間での納品をご希望とのことでした。

　

私Mr.Tがここ最近ご紹介している中国・大連市の加工パートナーさん以外にも、

　

短納期対応が可能で複雑形状を得意とする中国の加工パートナーさんがございます！

　

東莞市にあるその加工パートナーさんと少し前に話をした際に、放電加工に自信アリ！

　

と聞いていたので、今回相談してみることに！

　

すると、「この形状は得意です！任せてください！」と頼もしいお返事をいただきました。

　

　

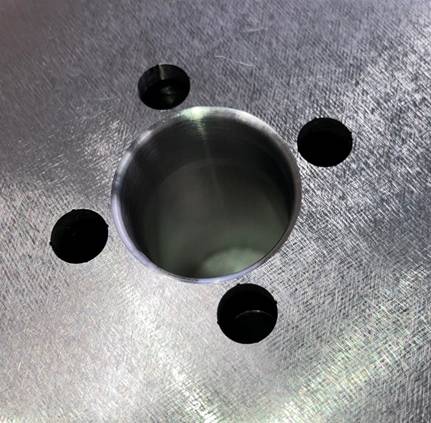

依頼から2週間で完成したMADE IN CHINAの型彫放電加工の技術をご覧ください！！

　

　

溝が小さすぎてわかりませんね・・・

　

どれほど繊細な溝形状なのか。

　

　

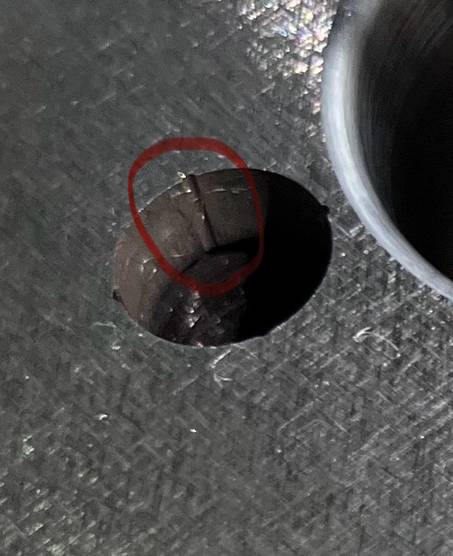

アップにすると、溝が見えました！肉眼では5°斜めになっているかは確認できませんが、

　

どのように加工したのでしょうか？

　

中国・東莞市の加工パートナーさんに加工方法を確認したところ、

　

まずワイヤーカット放電加工で穴を加工し、型彫放電加工で溝を加工していきます。

　

型彫放電加工はあらかじめ製作した電極を、ワークに対して非接触で近づけ、

　

放電によって削り取る加工方法ですので、

　

電極の完成度で全て決まると言っても過言ではありません！！

　

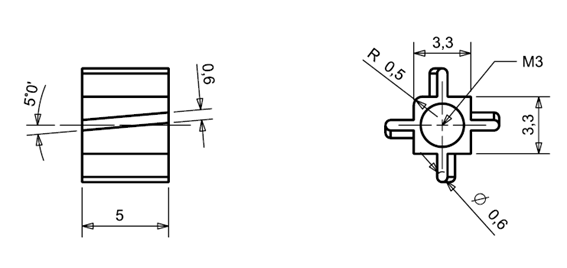

今回そのキーとなる電極はこのように製作しました。

　

　

このように溝に対して5°斜めになっている凸を電極の時点で製作するため、

　

この電極の精度が悪いと製品も不適合になってしまいます。

　

この電極を穴に近づけパチパチとスパークさせることで、5°斜めになった溝形状を完成させました！

　

もっと複雑な形状を中国・東莞市の加工パートナーさんにお願いしてみたくなりました。

　

ご依頼お待ちしております！！

　

そして今回の加工パートナーさんでも、ミツトヨの三次元測定機で全数検査を実施します。

　

お客様の受け入れ検査の結果はもちろん合格！短納期対応にも感謝していただけました。

　

　
